德国ZF磁滞离合器的应用

——笼绞机放线

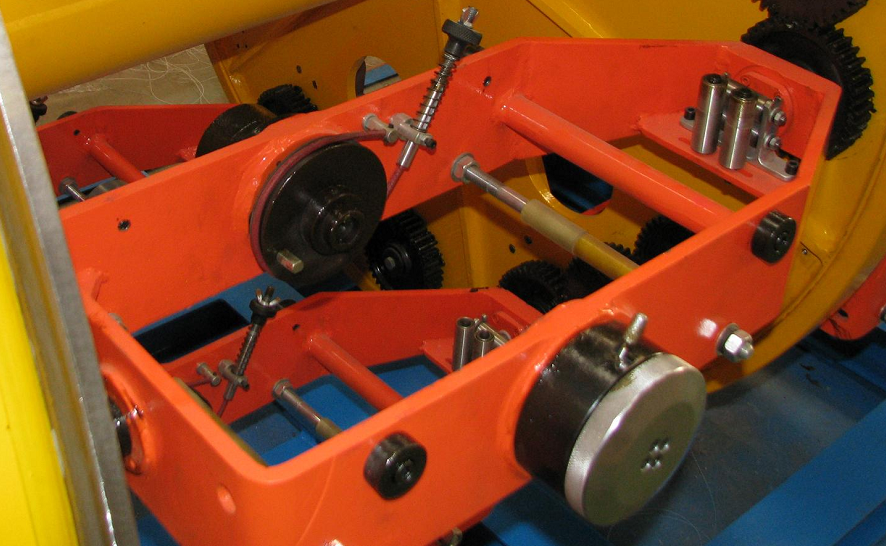

笼绞机，一款绞线类设备，它的优点在于放线盘可以选择退扭与不退扭；行星式绞合方式；绞制过程弯曲角度小。对于一些高端数据缆的绞制有着不可替代的作用。早期笼绞机的放线张力采用的是皮带接触式摩擦张力，需要停机手动调节皮带的松紧度来控制张力大小，设备运行中张力无法调整。而放线线盘的容量是一个慢慢减少的过程，放线张力如果不随着变化，将会导致线材的品质出现前面好后面差的现象。设备开开停停则是缓解问题的暂行办法。

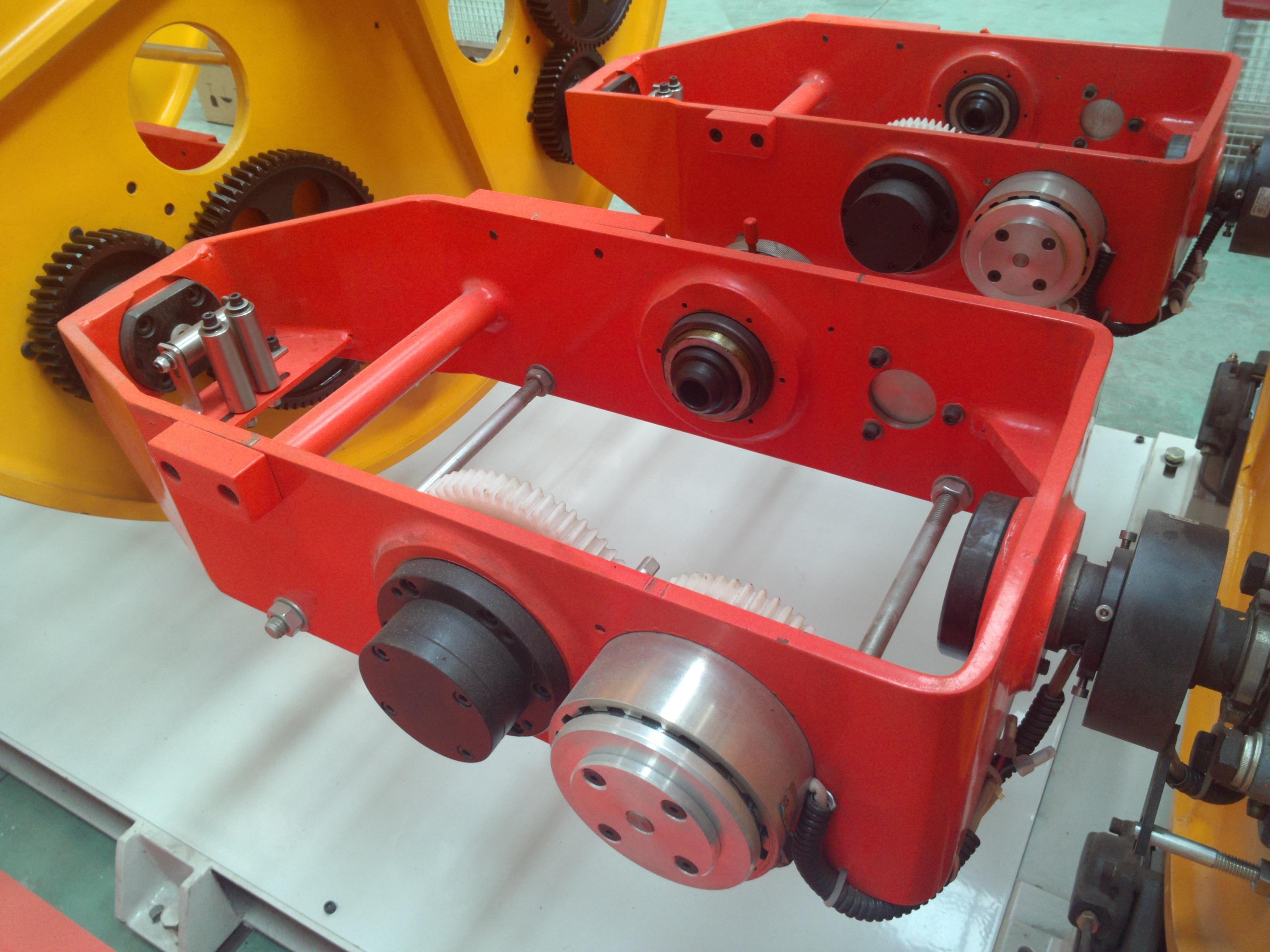

德国ZF磁滞离合器是一种将电能转换成电磁力从而产生无接触的扭矩输出的产品，是一种实现随着线盘盘径的变化自动恒定张力控制的解决方案。它的精度、稳定性以及电气系统的控制方式方法，让线材品质的稳定提供了有力保障。

电气系统组成：人机界面+PLC+扩展模拟量输出模块+高精度张力控制器+德国ZF磁滞张力器+计长信号源。

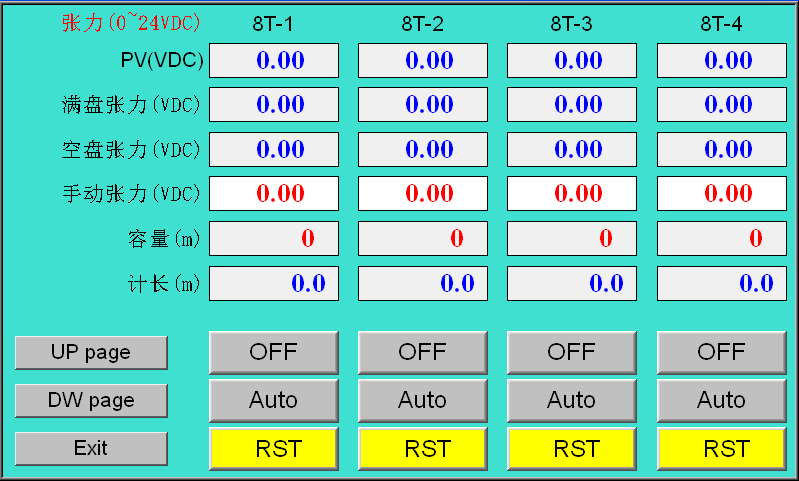

放线张力控制方案：预先设定放线线盘容量（每盘线上都有长度记录卡），设定满盘张力值和空盘张力值，将满盘张力值与空盘张力值的差值由设定的线盘容量值等分。计长脉冲信号实时传入PLC，PLC系统将根据每个计长单位在满盘张力的基础上递减一个量。实现随着放线长度的增加而实现满盘张力到空盘张力的变化。实际应用中将线盘容量转换成线的层数，将计米脉冲值也转换成线盘层数的变化，这样张力的变化将会更符合线材的品质要求。

包带张力控制方案：原理同上，不过带盘一般没有标记长度，需要设定盘径等参数来计算带盘容量。

详细控制方法过程可查看附件PLC和人机界面程序。
